La géothermie dans la géologie complexe à Bartholomäberg
Un projet géothermique continu du réseau partenaire separatus
Pour une maison de vacances au Bartholomäberg dans le Montafon (AT) un système géothermique avec six separatus Des sondes de géothermiestre ont été réalisées. La géologie sophistiquée avec une usine d'eau souterraine exige une planification minutieuse et un processus de forage adapté.
The project shows how cooperation within the separatus Les réseaux partenaires fonctionnent. separatus a pris en charge la simulation thermique et la conception. Notre partenaire de forage Plankel a effectué le forage et l'installation des sonde géothermique verticale. La géothermiestre de Geser prend la connexion hydraulique.
Cela crée une solution continue de la planification à l'achèvement.
Position initiale
La maison de vacances est située sur le Bartholomäberg dans le Montafon à environ 734 mètres au-dessus du niveau de la mer. Pour l'approvisionnement en chaleur du bâtiment, l'énergie géothermique proche de la surface doit être utilisée. Dans une première planification, 6 sondes de géothermiestre d'une profondeur de 53 mètres ont été calculées à peu près.
separatus pour de courtes profondeurs de sonde
The separatus Le système est particulièrement adapté aux projets de géothermiestre avec de courtes profondeurs de forage. Avant et arrière compacts splitpipe Pipe intégrée. Cela entraîne des conditions hydrauliques favorables qui peuvent être décisives pour un transfert de chaleur efficace dans le cas de sondes courtes.
La répartition de la longueur totale de forage nécessaire à plusieurs forages courts offre un avantage important dans la géologie exigeante. Des sections de forage particulièrement profondes et techniquement risquées peuvent être évitées. En même temps, le champ de sonde peut être adapté aux conditions locales.
Simulation thermique par separatus
Les sondes de géothermiestre doivent être soigneusement adaptées aux besoins énergétiques du bâtiment, aux conditions climatiques, aux propriétés du souterrain et aux conditions hydrauliques.
Au cours de la planification détaillée, separatus L ' équipe de planification a effectué une simulation thermique du système géothermique et a vérifié les conditions limites propres au projet. Il a été constaté que les performances initiales de retrait spécifiques de ce site étaient plutôt optimistes. En raison des conditions climatiques à ce niveau dans le Montafon et la géologie locale, la recommandation était d'augmenter la longueur de la sonde afin d'optimiser l'efficacité végétale à long terme. La plante a été construite avec 6 sondes de géothermiestre de 60 mètres chacun. La longueur de la sonde est donc de 360 mètres.
Les simulations thermiques ont également montré que pour ce projet separatus Les températures de saumure plus élevées sont à prévoir qu'avec une sonde double U conventionnelle. La raison essentielle pour cela est les conditions de flux: dans le cas des sondes doubles U, il faudrait prédominer un flux principalement laminaire en raison des flux de volume spécifiques au projet, qui aggravent le transfert de chaleur dans le tube de sonde. The separatus Dans les mêmes conditions limites, le système atteint des conditions hydrauliques plus favorables et donc un transfert de chaleur plus efficace.
Avec six sondes de géothermiestre uniformément dimensionnées, un champ de forage clair est créé. La configuration sélectionnée relie une profondeur de forage limitée à la puissance thermique requise.
Géologie demandée avec des eaux souterraines
The geological conditions made special requirements for the execution. Le sous-sol est une plante d'eau souterraine. Le processus de forage a été adapté aux différentes zones géologiques.

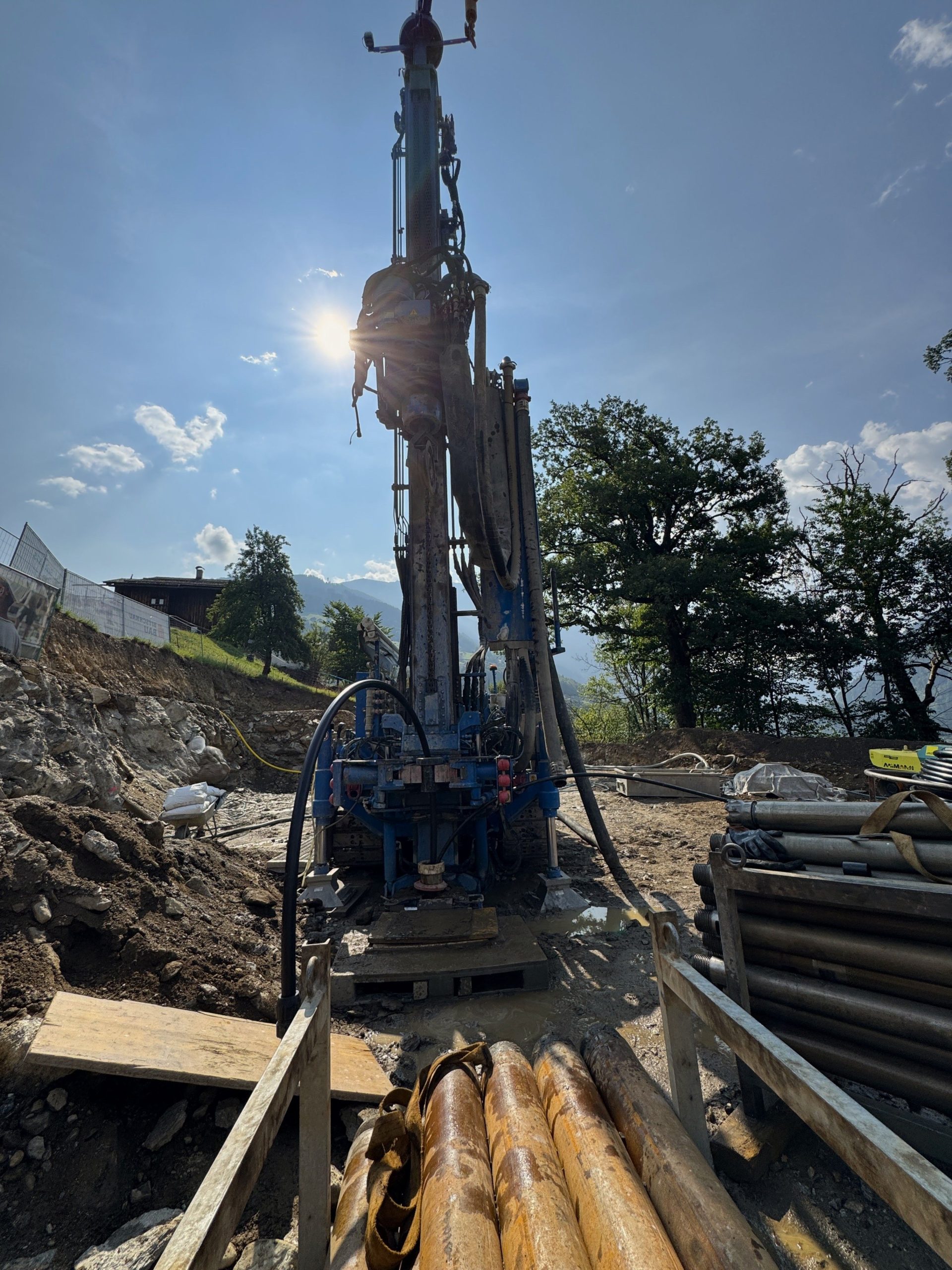

Tout d'abord, un tube d'un diamètre de 160 millimètres a été introduit dans la méthode de perçage. La tuyauterie sécurise la zone du trou supérieur et permet une poursuite contrôlée du travail de forage. Par la suite, la méthode de marteau imloch a été modifiée dans le tube. Avec un diamètre de forage de 132 millimètres, les forages ont continué à une profondeur de 60 mètres.
La combinaison des deux méthodes de forage a permis une conception contrôlée adaptée au substrat.
Installation du trou et de la sonde par avion

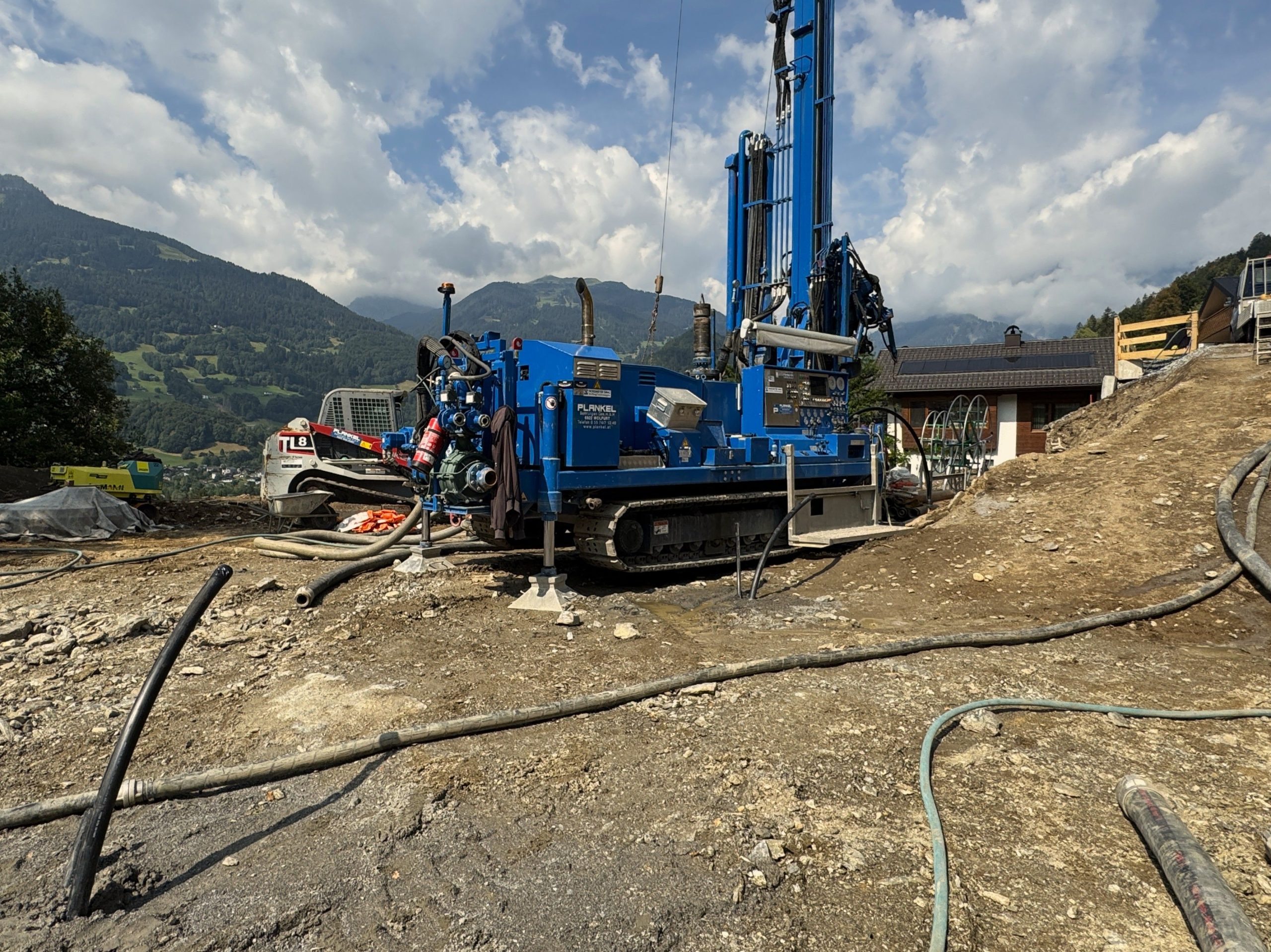

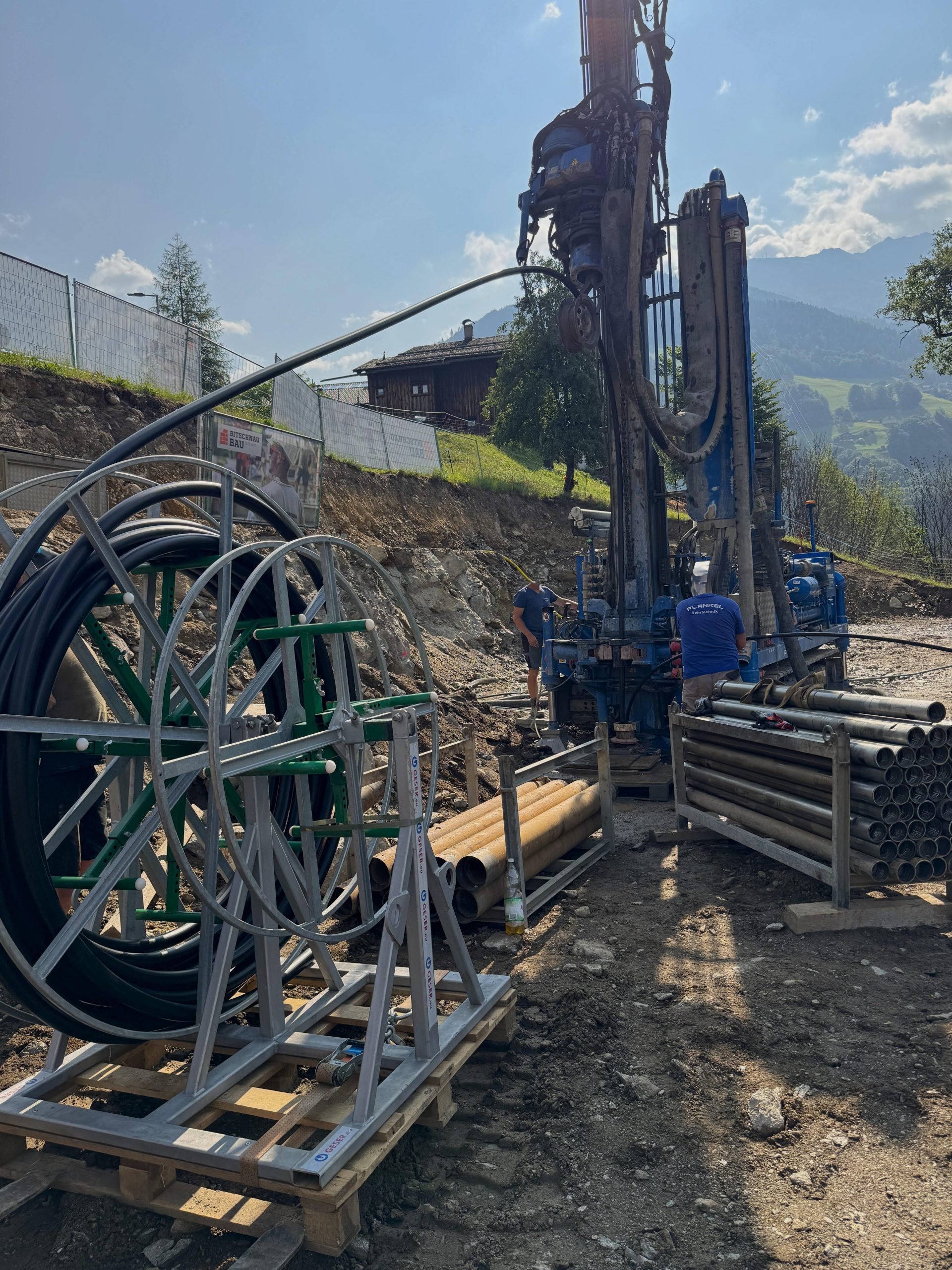

Drilling et installation separatus Des sondes de géothermiestre ont été exécutées par notre partenaire de forage expérimenté.
La mise en œuvre comprenait :
- 6 trous avec profondeur de 60 mètres
- un total de 360 mètres de sonde géothermique verticale
- Installation d'un tuyau de 160 millimètres dans le forage de chasse
- trou relié avec un marteau de 132 mm

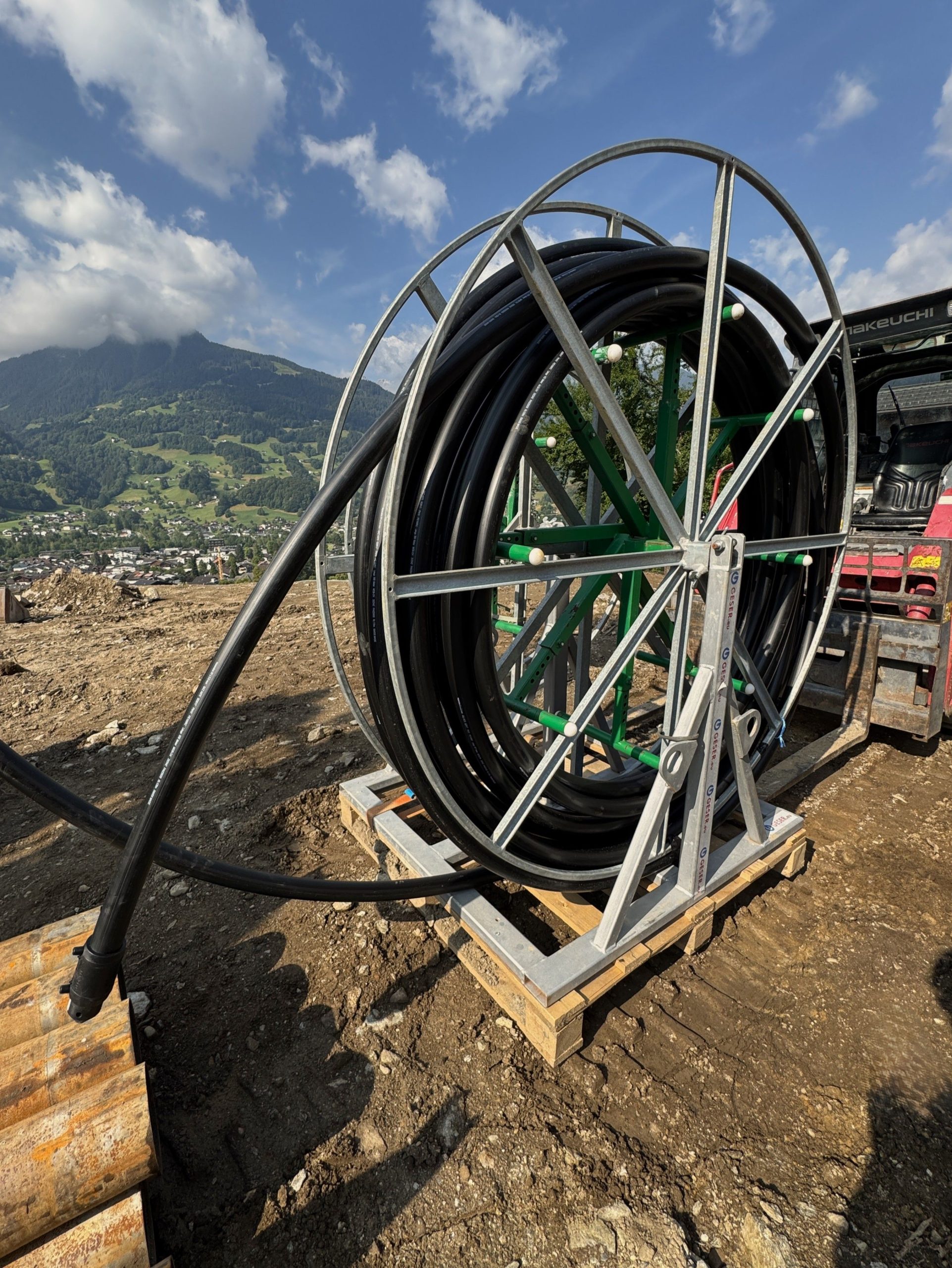

- Installation de separatus Sondes thermiques de la Terre

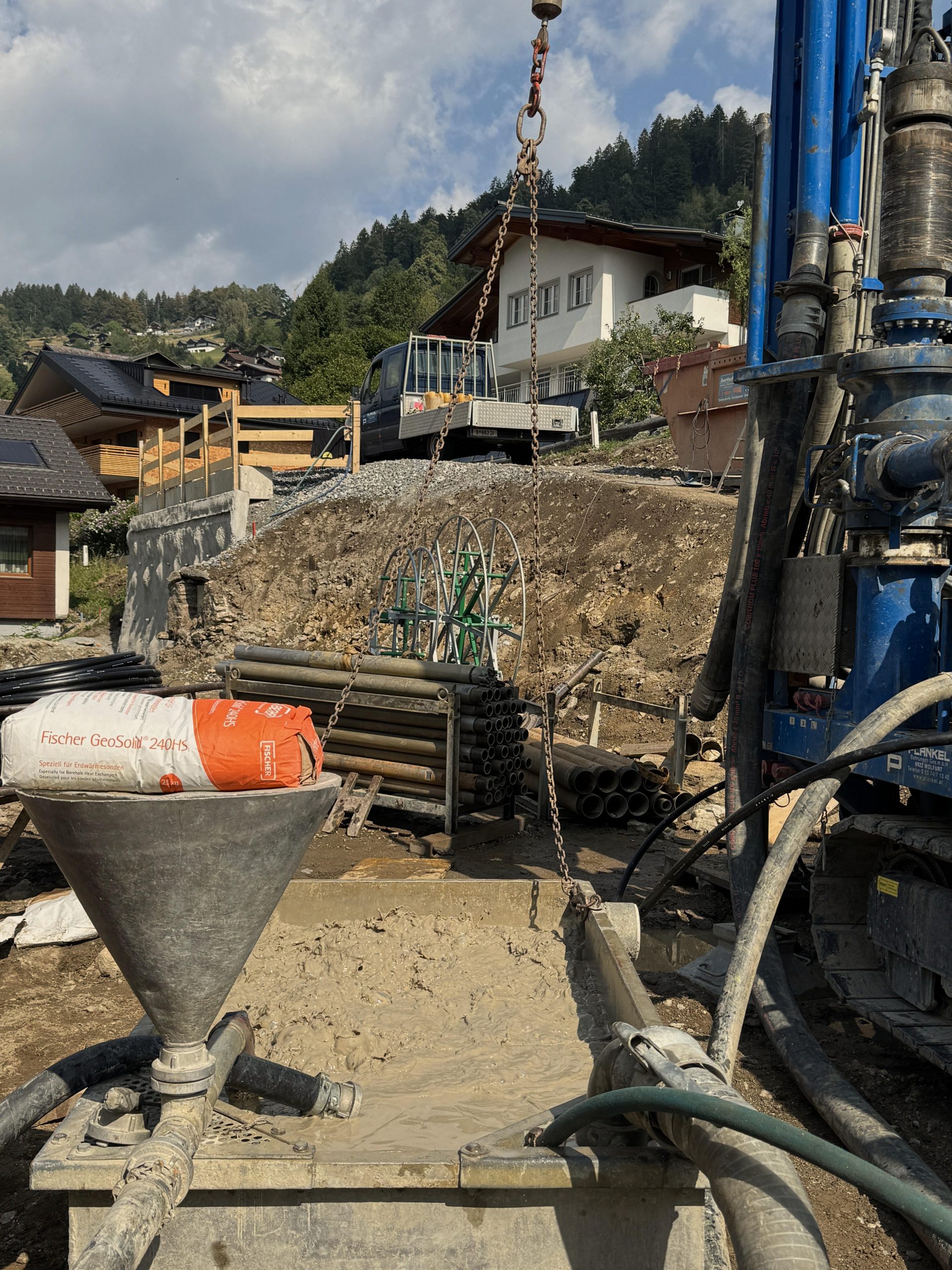

- Remplissage des trous avec Fischer GeoSolid
Surtout dans les conditions géologiques complexes, l'expérience, un parc de machines adapté et la combinaison correcte des méthodes de forage sont cruciales. Plankel a introduit ces compétences dans le projet et mis en œuvre la solution planifiée professionnellement sur le chantier de construction.
Connexion hydraulique à travers la géothermie Geser
Après l'installation des sondes de géothermiestre, Geser Erdwärme reprend la connexion hydraulique du système.
Les sondes individuelles sont reliées au système de distribution et intégrées au système global. Une conception hydraulique minutieuse est importante pour que toutes les sondes puissent être uniformément transportées et que la performance prévue puisse être assurée de manière fiable.
La coordination précoce entre la planification, le forage et la connexion définit clairement les interfaces entre les entreprises participantes.
Trois partenaires spécialisés pour une solution commune
Le projet de Bartholomäberg montre les avantages d'un réseau de partenaires coordonné.
Chaque entreprise prend en charge la zone dans laquelle elle a l'expérience correspondante. Cela crée une solution continue pour le bâtiment. Les phases individuelles du projet ne sont pas considérées isolées, mais sont techniquement coordonnées.
Cela est important dans les projets exigeants. Une bonne simulation seule ne suffit pas si la solution planifiée ne correspond pas à la technologie de forage disponible. De même, la connexion hydraulique doit être adaptée à la configuration des champs de forage et de forage.
The separatus Le réseau de partenaires combine ces compétences.
Aperçu des données du projet
- Propriété: Maison de vacances
- Région : Bartholomäberg im Montafon
- Système de sonde: separatus Sondes thermiques de la Terre
- Nombre de trous: 6
- Profondeur de la sonde: 60 mètres
- Longueur totale de la sonde: 360 mètres
- Diamètre du perçage des marteaux: 132 mm
- Tube: 160 mm
- Caractéristiques géologiques: plante d ' eau souterraine
- Planification et simulation: separatus
- Installation du trou et de la sonde: Plank
- Raccordement hydraulique: géothermie de Geser
Conclusion
Le projet montre que l'énergie géothermique peut être convertie de façon fiable même à de courtes profondeurs de sonde et à des conditions géologiques exigeantes. Une solution est déterminante pour la conception thermique, la technologie de forage et la connexion hydraulique.
Avec six separatus Les sondes de géothermiestre de 60 mètres sont un système de géothermiestre compact avec un total de 360 mètres de longueur de sonde. La séquence de perçage adaptée avec perçage, tuyauterie et marteau attenant à l'imhole prend en compte les conditions particulières du substrat.
En même temps, la référence montre la force separatus Réseaux partenaires. De la simulation au forage à la connexion hydraulique, les entreprises spécialisées apportent leurs compétences en solution commune.
