Referentie Alge: separatus en dubbele U 32

Het referentieproject in Fussach, Oostenrijk, documenteert twee boringen van elk 90 m met verschillende verticale bodemwarmtewisselaars: een dubbele U-bodemwarmtewisselaar 32 en een separatus-bodemwarmtewisselaar. De verstrekte projectgegevens tonen constructieve en operationele verschillen, maar bevatten geen vergelijkbare resultaten voor vermogen, efficiëntie of temperatuur. Daarom kan niet worden vastgesteld dat één uitvoering thermisch beter presteert.

Het referentieproject in Fussach

De vrijstaande woning is in 2021 gebouwd en heeft een woonoppervlak van 220 m². De woning wordt verwarmd met een modulerende warmtepomp met een maximaal verwarmingsvermogen van 13 kW. Deze waarde betreft de warmtepomp en niet het vermogen van één bodemwarmtewisselaar of boring.

De ondergrond wordt in het project beschreven als met water verzadigde klei met een warmtegeleidingsvermogen van ongeveer 1,5 W/(m·K). Op 15.02.2024 werd op 1,0 m diepte een bodemtemperatuur van 4,8 °C vermeld. De projectbron vermeldt geen meetmethode.

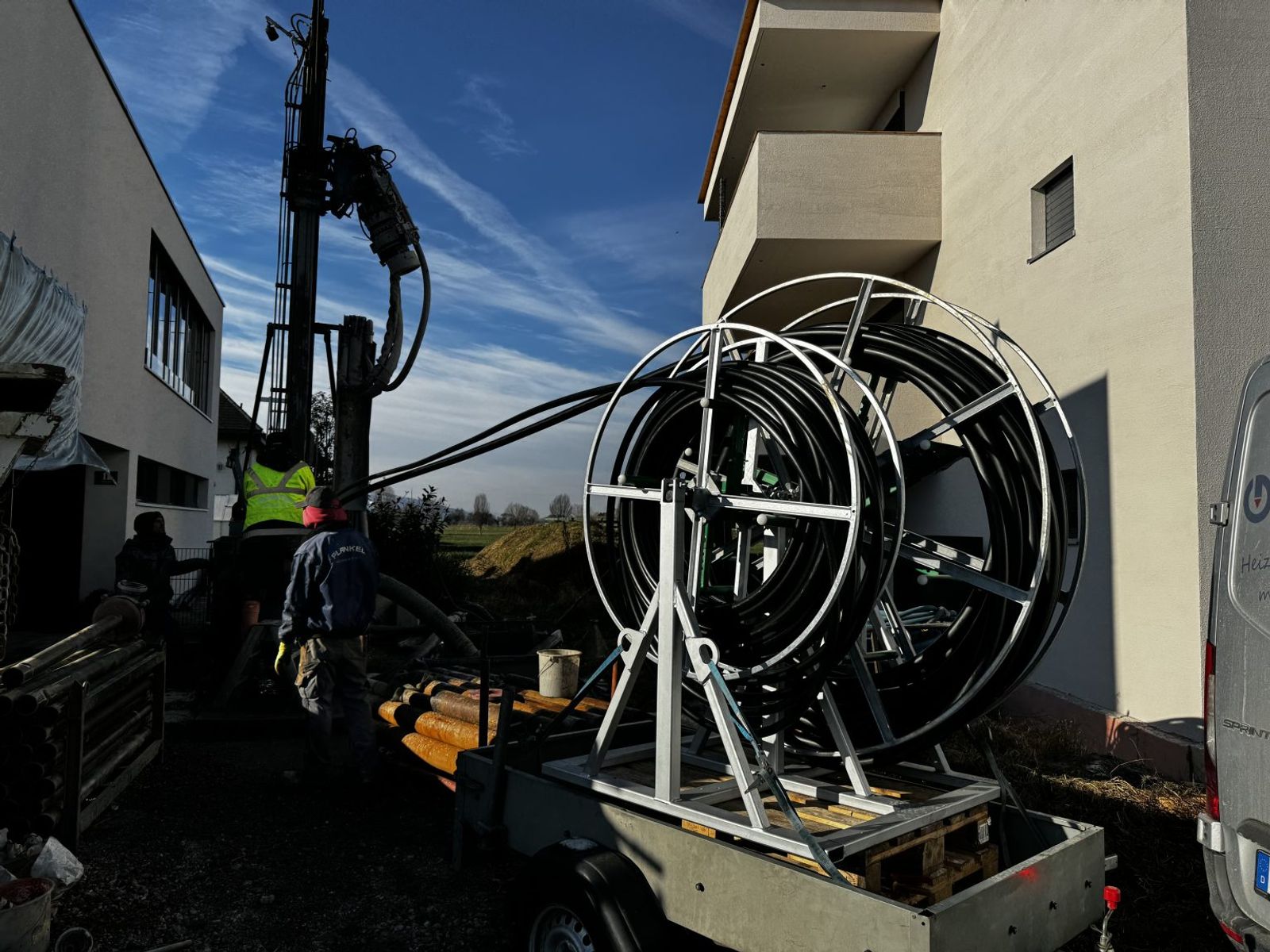

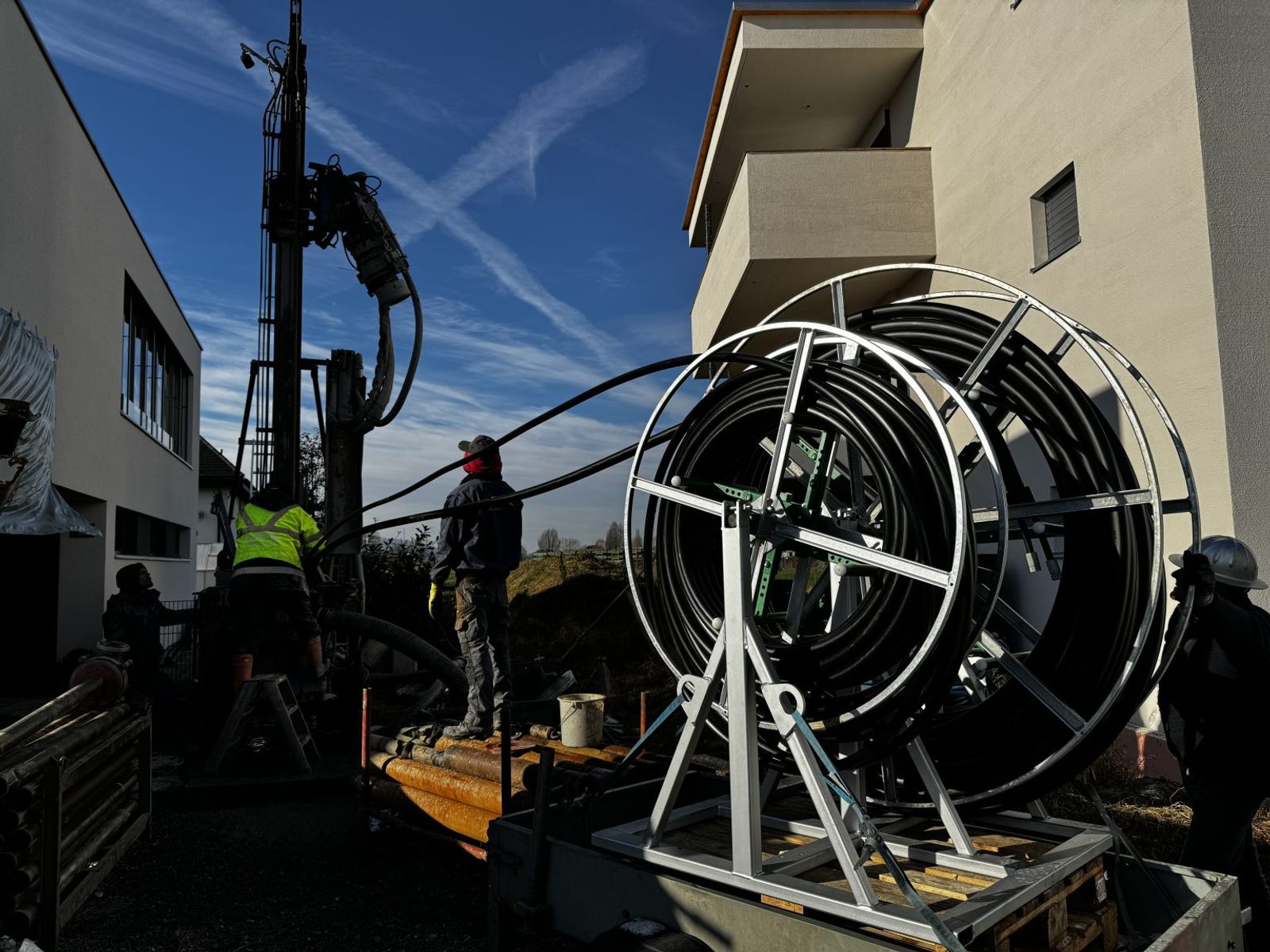

De warmtebron bestaat uit twee boringen van elk 90 m diep. De volledige referentietekst vermeldt voor beide boringen een boordiameter van 152 mm. Als boormethode is spoelboren vermeld.

Welke twee uitvoeringen van bodemwarmtewisselaars zijn geïnstalleerd?

In bedrijf sinds · separatus-bodemwarmtewisselaar: 2024 · dubbele U-bodemwarmtewisselaar 32: 2021
Boordiepte · separatus-bodemwarmtewisselaar: 90 m · dubbele U-bodemwarmtewisselaar 32: 90 m
Boordiameter volgens volledige projecttekst · separatus-bodemwarmtewisselaar: 152 mm · dubbele U-bodemwarmtewisselaar 32: 152 mm
Afmetingen bodemwarmtewisselaar · separatus-bodemwarmtewisselaar: tegenstrijdig gedocumenteerd in het project · dubbele U-bodemwarmtewisselaar 32: 32 × 3,0 mm
Brinestroming · separatus-bodemwarmtewisselaar: turbulent · dubbele U-bodemwarmtewisselaar 32: turbulent
Aansluitleiding voor aanvoer en retour · separatus-bodemwarmtewisselaar: 10 m · dubbele U-bodemwarmtewisselaar 32: 36 m
Warmtegeleidingsvermogen van het opvulmateriaal · separatus-bodemwarmtewisselaar: 2,0 W/(m·K) · dubbele U-bodemwarmtewisselaar 32: 1,0 W/(m·K)

De oorspronkelijke tekst vermeldt een ontwerpdebiet van 1,1 m³/h. Uit de gefragmenteerde tabel blijkt niet eenduidig of deze waarde per bodemwarmtewisselaar, per boring of voor het totale systeem geldt.

Opmerking over de afmetingen van de separatus-bodemwarmtewisselaar

De projectbron vermeldt 50 × 3,1 mm, terwijl de actuele productgegevens 51 × 3,1 mm aangeven. Omdat de oorzaak van het verschil niet kan worden vastgesteld, wordt voor de geïnstalleerde bodemwarmtewisselaar geen eenduidige diameter vermeld.

Wat kan uit de projectgegevens worden afgeleid?

Vaststaat dat bij hetzelfde referentieobject twee verschillend geconfigureerde geothermische boringen zijn gedocumenteerd. Ze verschillen in het type bodemwarmtewisselaar, de start van het bedrijf, het warmtegeleidingsvermogen van het opvulmateriaal en de lengte van de aansluitleidingen.

separatus adviseert voor actuele ontwerpen een warmtegeleidingsvermogen van het opvulmateriaal van meer dan 2 W/mK. De gedocumenteerde projectwaarde van 2,0 W/(m·K) wordt daardoor achteraf niet gewijzigd.

Welke beperkingen heeft de vergelijking?

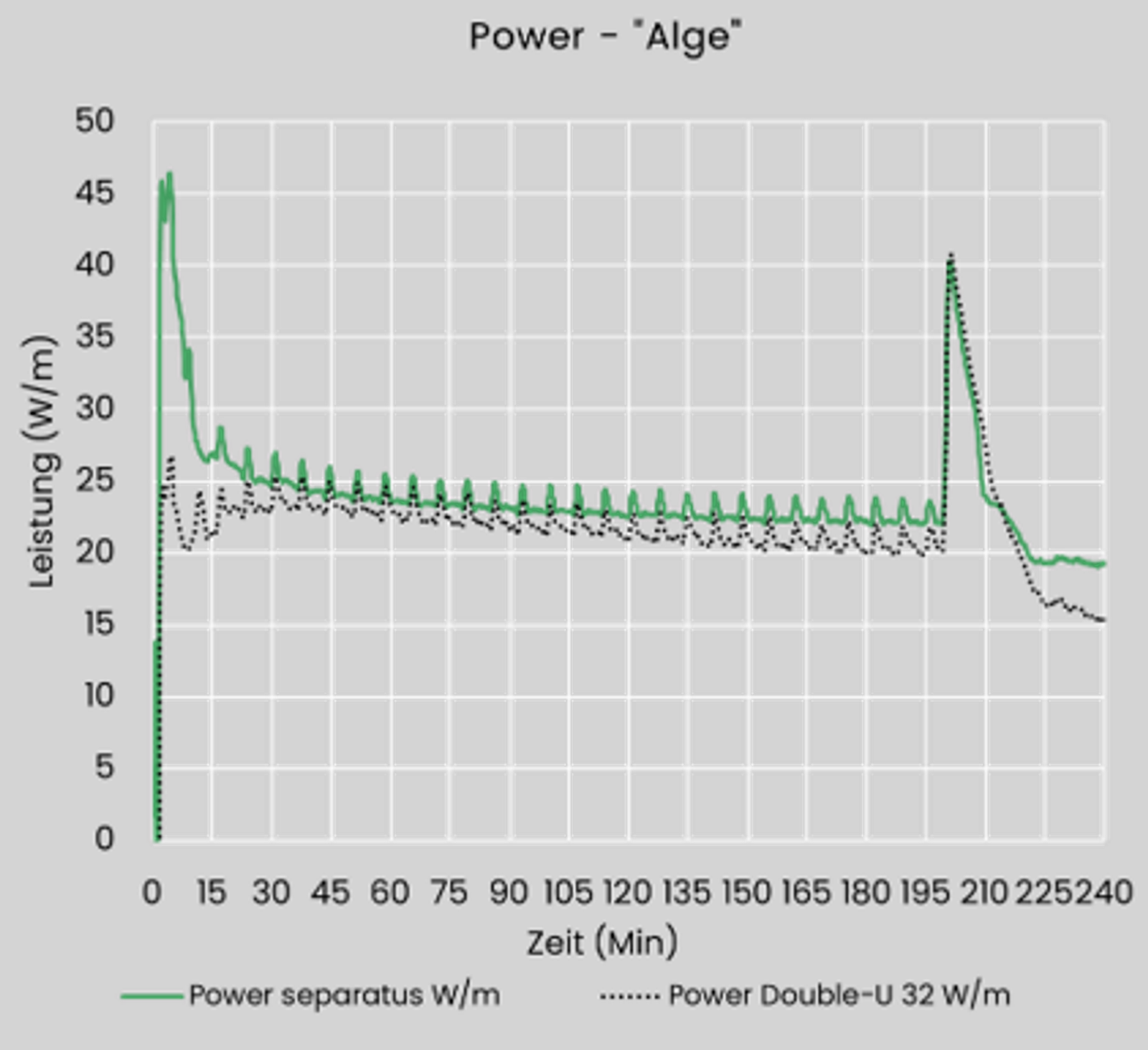

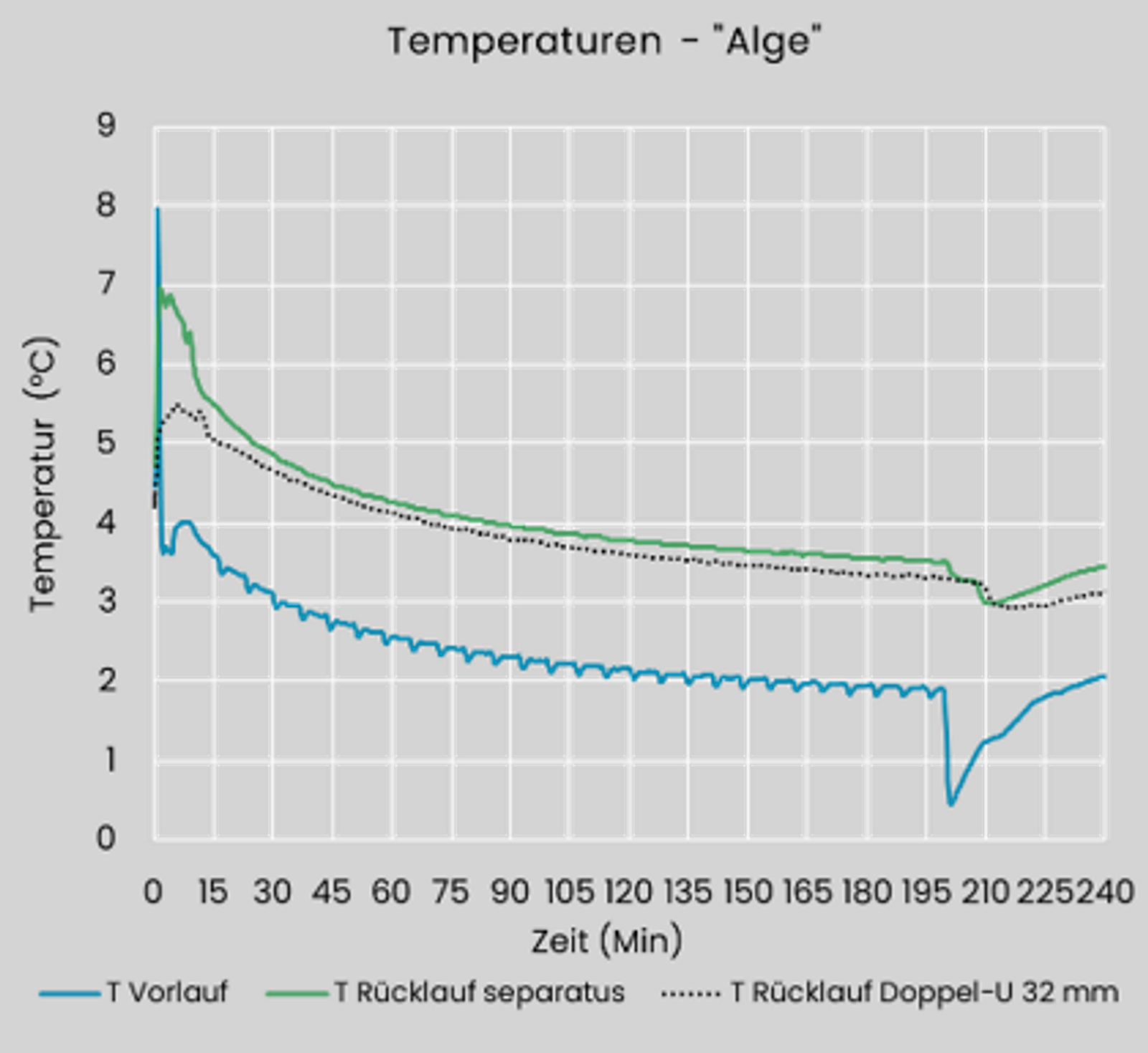

Uit de beschikbare gegevens kan geen betrouwbare vergelijking van efficiëntie of prestaties worden afgeleid. Daarvoor ontbreken met name vergelijkbare vermogenswaarden, temperatuurverlopen, meetmethoden en een gezamenlijke meetperiode. Het gedeelte ‘Prestaties en temperaturen’ van het oorspronkelijke referentieproject bevat geen ingevulde resultaten.

Daarnaast beperken de volgende verschillen de vergelijkbaarheid:

De dubbele U-bodemwarmtewisselaar is sinds 2021 in bedrijf, de separatus-bodemwarmtewisselaar sinds 2024.
Voor de opvulmaterialen worden respectievelijk 1,0 en 2,0 W/(m·K) vermeld.
De aansluitleidingen voor aanvoer en retour zijn met respectievelijk 36 m en 10 m verschillend van lengte.
De toewijzing van het ontwerpdebiet van 1,1 m³/h is niet eenduidig.

Algemene productvergelijkingen kunnen niet op dit project worden toegepast: het referentieproject wordt beschreven met boringen van 152 mm en heeft verschillende opvulmaterialen en aansluitleidingen.

Dit referentieproject documenteert daarmee twee verschillende uitvoeringen bij hetzelfde gebouw, maar is geen gepubliceerd bewijs van een hogere efficiëntie of groter vermogen van de separatus-bodemwarmtewisselaar.
