Referenz Alge: Separatus und Doppel-U 32

Das Referenzprojekt in Fussach, Österreich, dokumentiert zwei jeweils 90 m tiefe Bohrungen mit unterschiedlichen Erdwärmesonden: eine Doppel-U-Sonde 32 und eine Separatus-Sonde. Die bereitgestellten Projektdaten zeigen konstruktive und betriebliche Unterschiede, enthalten jedoch keine vergleichbaren Leistungs-, Effizienz- oder Temperaturergebnisse. Eine Aussage zur thermischen Überlegenheit einer Ausführung ist daher nicht möglich.

Das Referenzprojekt in Fussach

Das Einfamilienhaus wurde 2021 errichtet und hat eine Wohnfläche von 220 m². Beheizt wird es mit einer modulierenden Wärmepumpe, deren maximale Heizleistung 13 kW beträgt. Dieser Wert bezeichnet die Wärmepumpe und nicht die Leistung einer einzelnen Sonde oder Bohrung.

Der Untergrund wird im Projekt als wassergesättigter Ton mit einer Wärmeleitfähigkeit von ungefähr 1,5 W/(m·K) beschrieben. Am 15.02.2024 wurde in 1,0 m Tiefe eine Bodentemperatur von 4,8 °C angegeben. Eine Messmethode nennt die Projektquelle nicht.

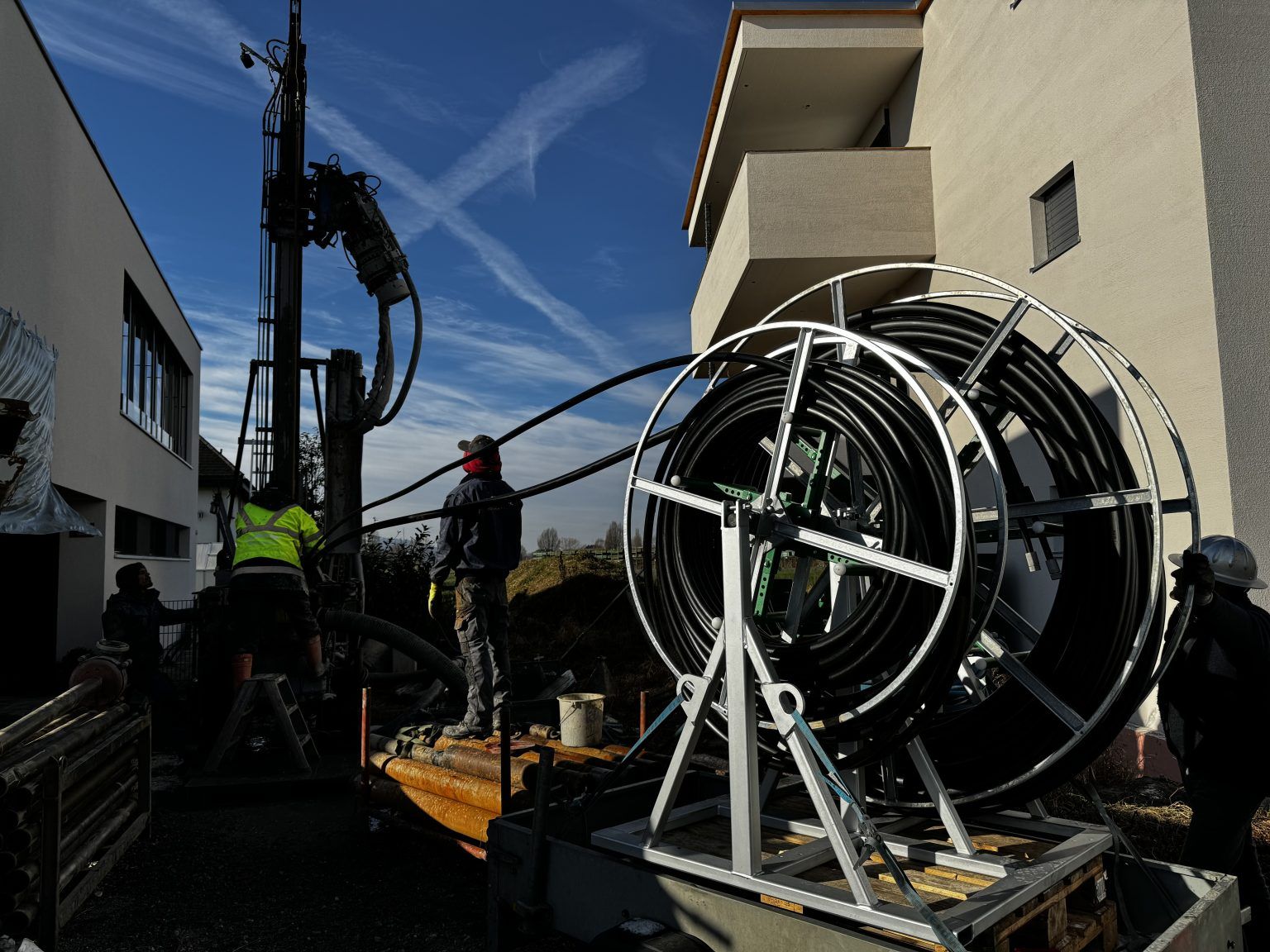

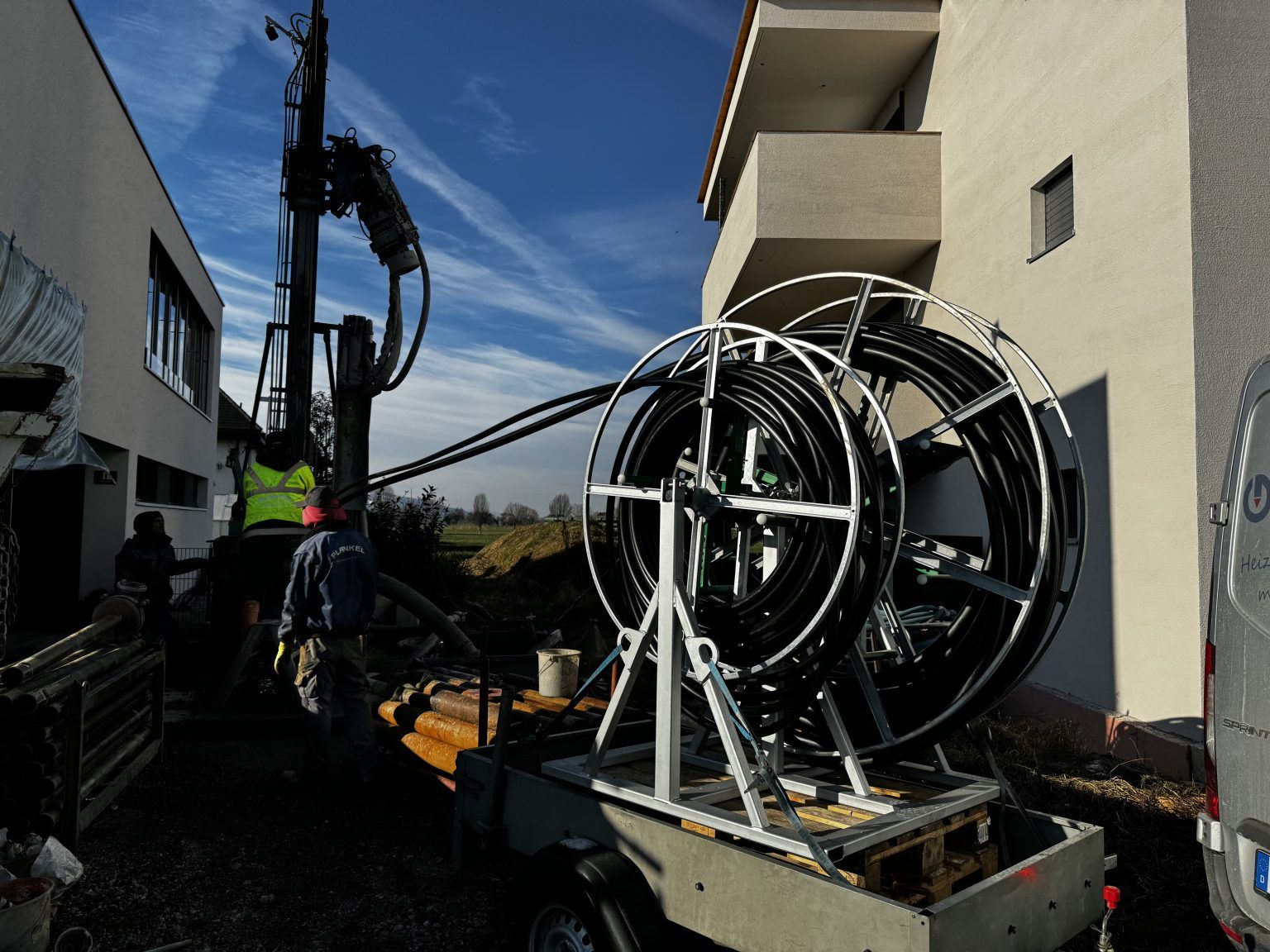

Die Wärmequelle umfasst zwei Bohrungen mit jeweils 90 m Tiefe. Der Volltext der Referenz ordnet beiden Bohrungen einen Bohrdurchmesser von 152 mm zu. Als Bohrverfahren ist eine Spülbohrung angegeben.

Welche zwei Sondenausführungen wurden installiert?

In Betrieb seit · Separatus-Sonde: 2024 · Doppel-U-Sonde 32: 2021
Bohrtiefe · Separatus-Sonde: 90 m · Doppel-U-Sonde 32: 90 m
Bohrdurchmesser laut Projektvolltext · Separatus-Sonde: 152 mm · Doppel-U-Sonde 32: 152 mm
Sondenabmessung · Separatus-Sonde: im Projekt widersprüchlich dokumentiert · Doppel-U-Sonde 32: 32 × 3,0 mm
Solefluss · Separatus-Sonde: turbulent · Doppel-U-Sonde 32: turbulent
Anschlussleitung für Vor- und Rücklauf · Separatus-Sonde: 10 m · Doppel-U-Sonde 32: 36 m
Wärmeleitfähigkeit der Hinterfüllung · Separatus-Sonde: 2,0 W/(m·K) · Doppel-U-Sonde 32: 1,0 W/(m·K)

Als ausgelegter Volumenfluss nennt das Original 1,1 m³/h. Aus der fragmentierten Tabelle geht nicht eindeutig hervor, ob dieser Wert je Sonde, je Bohrung oder für das Gesamtsystem gilt.

Hinweis zur Abmessung der Separatus-Sonde

Die Projektquelle nennt 50 × 3,1 mm, die aktuellen Produktangaben 51 × 3,1 mm. Da sich die Ursache der Abweichung nicht klären lässt, wird für die installierte Sonde kein eindeutiger Durchmesser ausgewiesen.

Was lässt sich aus den Projektdaten ableiten?

Belegt ist, dass am selben Referenzobjekt zwei unterschiedlich konfigurierte Erdwärmebohrungen dokumentiert sind. Sie unterscheiden sich beim Sondentyp, beim Betriebsbeginn, bei der Wärmeleitfähigkeit der Hinterfüllung und bei der Länge der Anschlussleitungen.

Separatus empfiehlt für aktuelle Planungen eine Wärmeleitfähigkeit der Hinterfüllung von über 2 W/mK. Der dokumentierte Projektwert von 2,0 W/(m·K) wird dadurch nicht nachträglich verändert.

Welche Grenzen hat der Vergleich?

Aus den vorliegenden Angaben lässt sich kein belastbarer Effizienz- oder Leistungsvergleich ableiten. Dafür fehlen insbesondere vergleichbare Leistungswerte, Temperaturverläufe, Messmethoden und ein gemeinsamer Messzeitraum. Der Abschnitt „Leistung & Temperaturen“ der Originalreferenz enthält keine ausgefüllten Ergebnisse.

Zusätzlich schränken folgende Unterschiede die Vergleichbarkeit ein:

Die Doppel-U-Sonde ist seit 2021 in Betrieb, die Separatus-Sonde seit 2024.
Die Hinterfüllungen werden mit 1,0 beziehungsweise 2,0 W/(m·K) angegeben.
Die Anschlussleitungen für Vor- und Rücklauf sind mit 36 m beziehungsweise 10 m unterschiedlich lang.
Die Zuordnung des ausgelegten Volumenflusses von 1,1 m³/h ist nicht eindeutig.

Allgemeine Produktvergleiche lassen sich nicht auf dieses Projekt übertragen: Das Referenzprojekt wird mit 152-mm-Bohrungen beschrieben und weist unterschiedliche Hinterfüllungen und Anschlusslängen auf.

Damit ist die Referenz eine Dokumentation zweier unterschiedlicher Ausführungen am selben Gebäude, aber kein veröffentlichter Nachweis einer höheren Effizienz oder Leistungsfähigkeit der Separatus-Sonde.
