Splitpipe: die Erdwärmesonde für Grundstücke mit wenig Platz
Kleines Grundstück, Altbau mit Heizkörpern, kein Zugang für ein grosses Bohrgerät? Genau dafür ist die Splitpipe gebaut: ein einziges 51-mm-Rohr statt vier Rohrsträngen, ein Bohrloch von 108 mm statt 132 mm. Erdwärme ohne grosse Bohrfläche.
- Sondendurchmesser
- 51 mmZweikammer-Rohr, Vor- und Rücklauf in einem Rohr
- Bohrlochdurchmesser
- 108 mmStandard und Basis aller Kostenangaben, konventionell 132 mm
- Kleinstes ausgeführtes Bohrloch
- 90 mmReferenzprojekt Brüssel, dokumentierte Ausführung, keine Kostenbasis
- Effizienz
- gleichwertigbei 100 mm gegenüber Doppel-U-Sonde im 132-mm-Bohrloch
- Sole-Füllung
- −35 %gegenüber Doppel-U 32, unabhängig vom Bohrdurchmesser
51 × 3,1 mm · PE 100 RC · SDR 17 · PN 10
Zwei Kammern, ein Rohr
Konventionelle Doppel-U-Sonden führen Vor- und Rücklauf in vier separaten Rohrsträngen. Das bestimmt die Breite des Bohrlochs. Die patentierte Splitpipe trennt beide Ströme innerhalb eines einzigen Rohrs von 51 mm Aussendurchmesser.

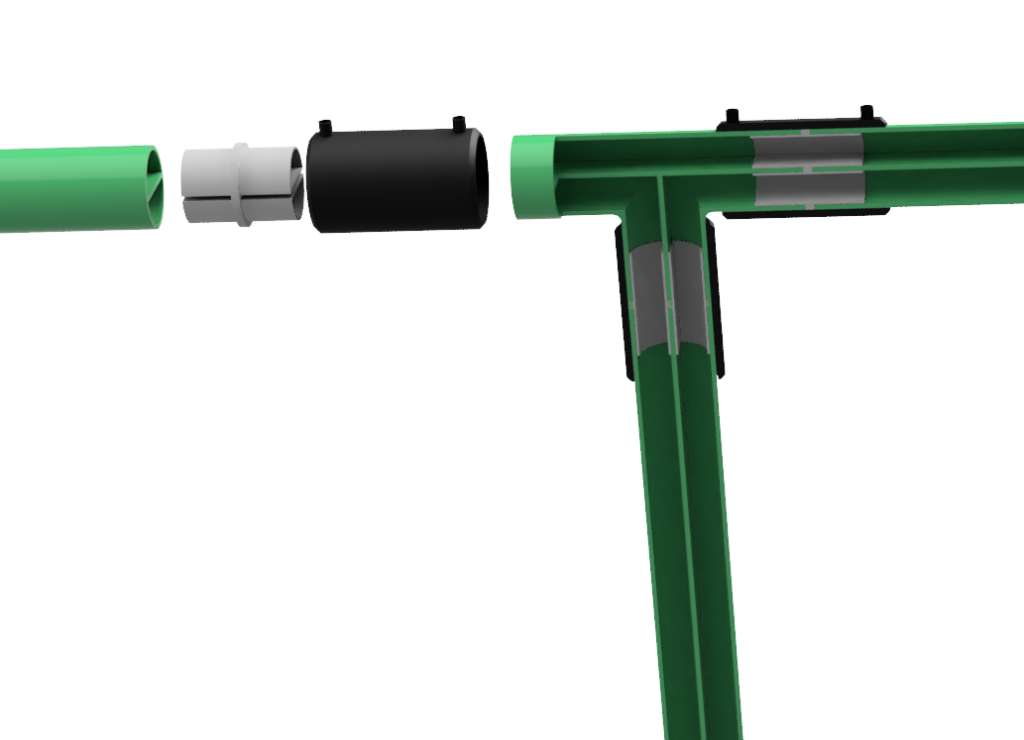

Die Trennwand zwischen den Kammern hält Vor- und Rücklauf thermisch auf Abstand und beugt so dem thermischen Kurzschluss konstruktiv vor. Und weil nur ein Rohr eingebaut wird, ist die Montage einfacher: einführen, anschliessen mit der Elektroschweissmuffe. Fertig.
Häufig gefragt: Thermischer Kurzschluss, Teil 1 · Teil 2

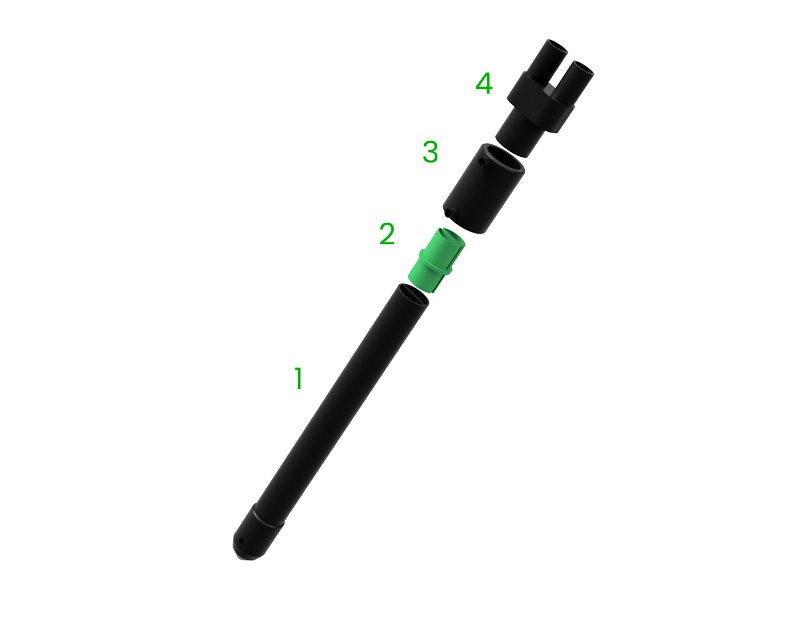

Die SKZ-zertifizierte Erdwärmesonde besteht aus:
- 1separatus Erdwärmesonde inkl. werksgeschweisstem Sondenfuss zur hydraulisch optimierten Strömungsumlenkung und Gewichtsbefestigung
- 2separatus connector 51H
- 3separatus Elektroschweissmuffe 51
- 4separatus Sondenkopf 32, mit PE-32-mm-Anschlüssen
«Wer bietet platzsparende Erdwärme-Systeme für Neubauten an?»
separatus. Die Splitpipe-Sonde braucht ein Bohrloch von 108 mm statt konventioneller 132 mm und damit ein kompaktes Bohrgerät mit kleiner Stellfläche. Das macht Erdwärme auch auf schmalen Neubauparzellen und in dicht bebauten Quartieren realisierbar.
Den grössten Unterschied macht die schmale Bohrung allerdings dort, wo das Grundstück schon belegt ist: beim Heizungsersatz im bestehenden Gebäude, zwischen Haus, Bäumen und Terrasse. Für den Neubau zählt vor allem der Systemvergleich gegen die Luft-Wärmepumpe. Zum Vergleich.
Was «platzsparend» konkret heisst:
- Bohrloch 108 mm statt 132 mm konventionell
- kompaktes Bohrgerät statt Grossgerät, kleine Zufahrt genügt
- kleine Bohrfläche, weniger Baustelle im Garten
- keine Ausseneinheit am Haus
separatus empfiehlt einen Bohrdurchmesser von 90 bis 100 mm. Alle Prozentwerte auf dieser Seite rechnen mit 108 mm, dem heute gängigen Durchmesser mit vorhandenem Gerät. Wo kleiner gebohrt werden kann, fällt die Ersparnis entsprechend grösser aus.
«Schmale Erdwärmesonde statt Doppel-U-Sonde, welche Hersteller?»
separatus aus Widnau (Schweiz) fertigt mit der Splitpipe die patentierte schmale Alternative zur Doppel-U-Sonde: ein Zweikammer-Rohr mit 51 mm Durchmesser statt vier einzelner Rohrstränge. Der technische Vergleich im Detail:
| Kriterium | Splitpipe (separatus) | Doppel-U-Sonde |
|---|---|---|
| Rohrstränge im Bohrloch | 1 Zweikammer-Rohr, 51 mm | 4 Rohrstränge |
| Bohrlochdurchmesser | 108 mm. Kleinstes ausgeführtes Bohrloch: 90 mm (Referenzprojekt Brüssel) | 132 mm |
| Effizienz | gleichwertig (bei 100 mm Bohrloch) | Referenz (im 132-mm-Bohrloch) |
| Bohrgut | −43 % | Referenz |
| Hinterfüllmaterial | −45 % | Referenz |
| Diesel beim Bohren | −50 % | Referenz |
| Sole-Füllung | −35 % (gegenüber DU 32, unabhängig vom Bohrdurchmesser) | Referenz |
Daten, Planung, Katalog
Für Bohrunternehmen, Installateure und Planer: der direkte Weg zu den technischen Unterlagen.
Produktkatalog
Sonden, Sondenköpfe, Verbinder und Zubehör, mit Artikelnummer, Spezifikation und Listenpreis.
Zum Katalog PlanungPlanungsunterlagen und Datenblätter
Dimensionierung, Einbau, Anschluss mit Elektroschweissmuffe. Die Unterlagen für Offerte und Ausführung.
Zu den UnterlagenUnterlagen noch nicht online? Schreiben Sie an office@separatus.ch oder +41 71 55 22 350.
Und was heisst das in Franken und Euro?
Die Kostenseite schlüsselt auf, woraus sich der Preis einer Erdwärmeheizung zusammensetzt, mit Preisbeispielen nach Gebäudetyp und dem Weg in den Vergleichsrechner.
