6 × 60 m am Bartholomäberg

Für ein Ferienhaus am Bartholomäberg im Montafon wurden sechs Separatus-Erdwärmesonden mit jeweils 60 Metern Tiefe ausgeführt. Die Gesamtsondenlänge beträgt 360 Meter. Ein Grundwasserstockwerk erforderte einen angepassten Bohrablauf. Separatus übernahm die thermische Simulation und Auslegung, Plankel die Bohrung und den Sondeneinbau. Im Projektbericht vom 22.07.2026 war Geser Erdwärme für den anschliessenden hydraulischen Anschluss vorgesehen.

Warum aus geplanten 53 Metern je Sonde 60 Meter wurden

Das Ferienhaus liegt auf ungefähr 734 Metern Seehöhe. In der ersten Planung waren sechs Erdwärmesonden mit jeweils 53 Metern Tiefe grob kalkuliert. In der Detailplanung überprüfte Separatus die projektspezifischen Randbedingungen mit einer thermischen Simulation.

Dabei erwies sich die zunächst pauschal angesetzte spezifische Entzugsleistung für diesen Standort als eher optimistisch. Unter Berücksichtigung des Klimas und der örtlichen Geologie empfahl das Planungsteam längere Sonden. Ausgeführt wurden sechs Sonden à 60 Meter.

Für die Bauherrschaft bedeutet diese Planung eine konkrete Anpassung des Erdwärmesystems an den Standort. Die Sondenlänge beruht auf der projektspezifischen Auslegung.

Was die Simulation über die Soletemperaturen aussagt

Die im Separatus-Projektbericht beschriebenen thermischen Simulationen lassen für dieses Projekt höhere Soletemperaturen mit Separatus erwarten als mit einer herkömmlichen Doppel-U-Sonde. Als Grund nennt der Bericht die Strömungsverhältnisse: Bei den projektspezifischen Volumenströmen wäre in der Doppel-U-Variante überwiegend laminare Strömung zu erwarten gewesen; für Separatus beschreibt der Bericht unter denselben Randbedingungen günstigere hydraulische Verhältnisse.

Diese Aussage bezieht sich auf den simulierten Vergleich für das Ferienhaus. Konkrete Temperaturdifferenzen oder gemessene Betriebsergebnisse nennt der Projektbericht nicht.

Wie die Bohrungen an das Grundwasserstockwerk angepasst wurden

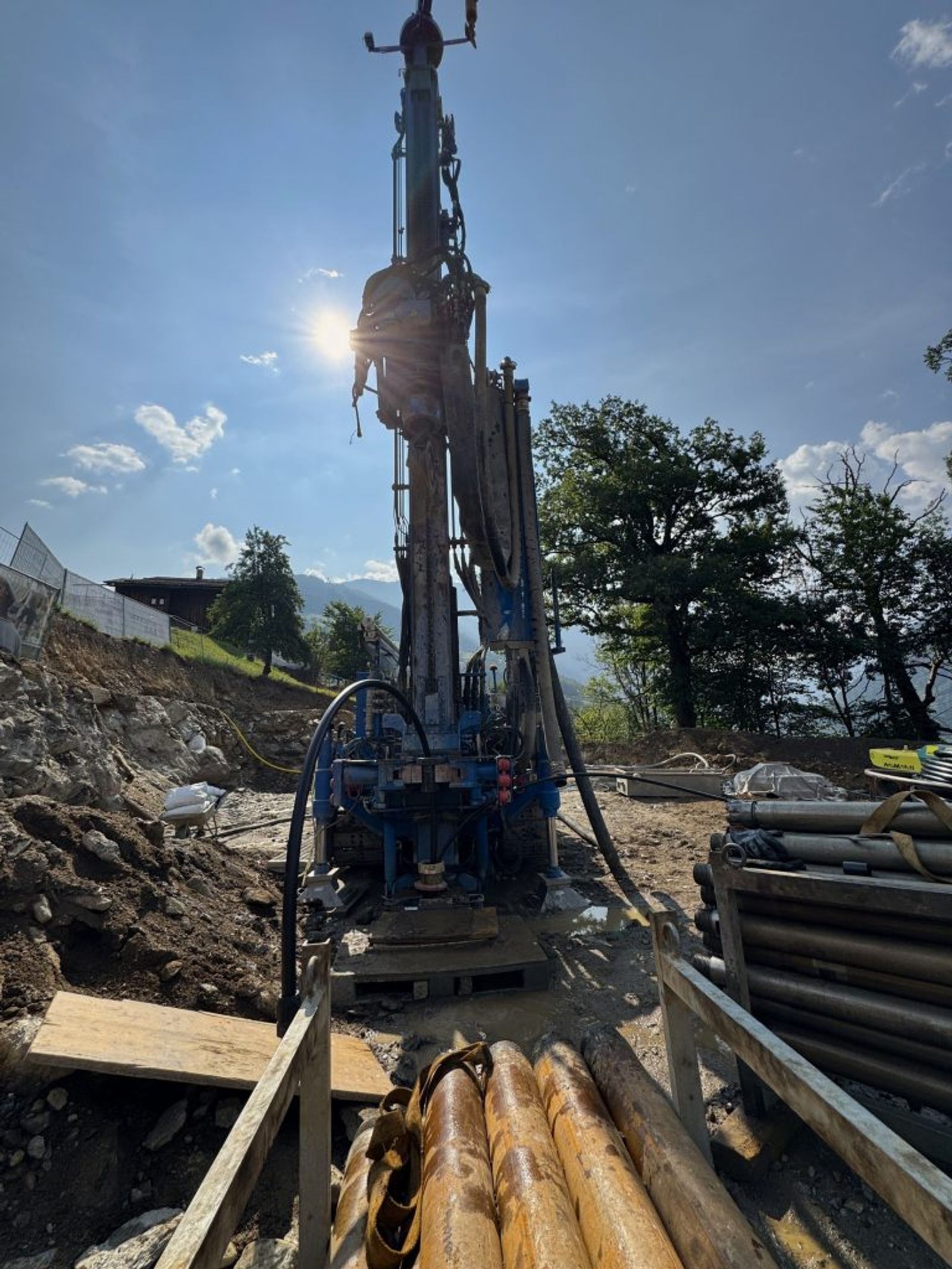

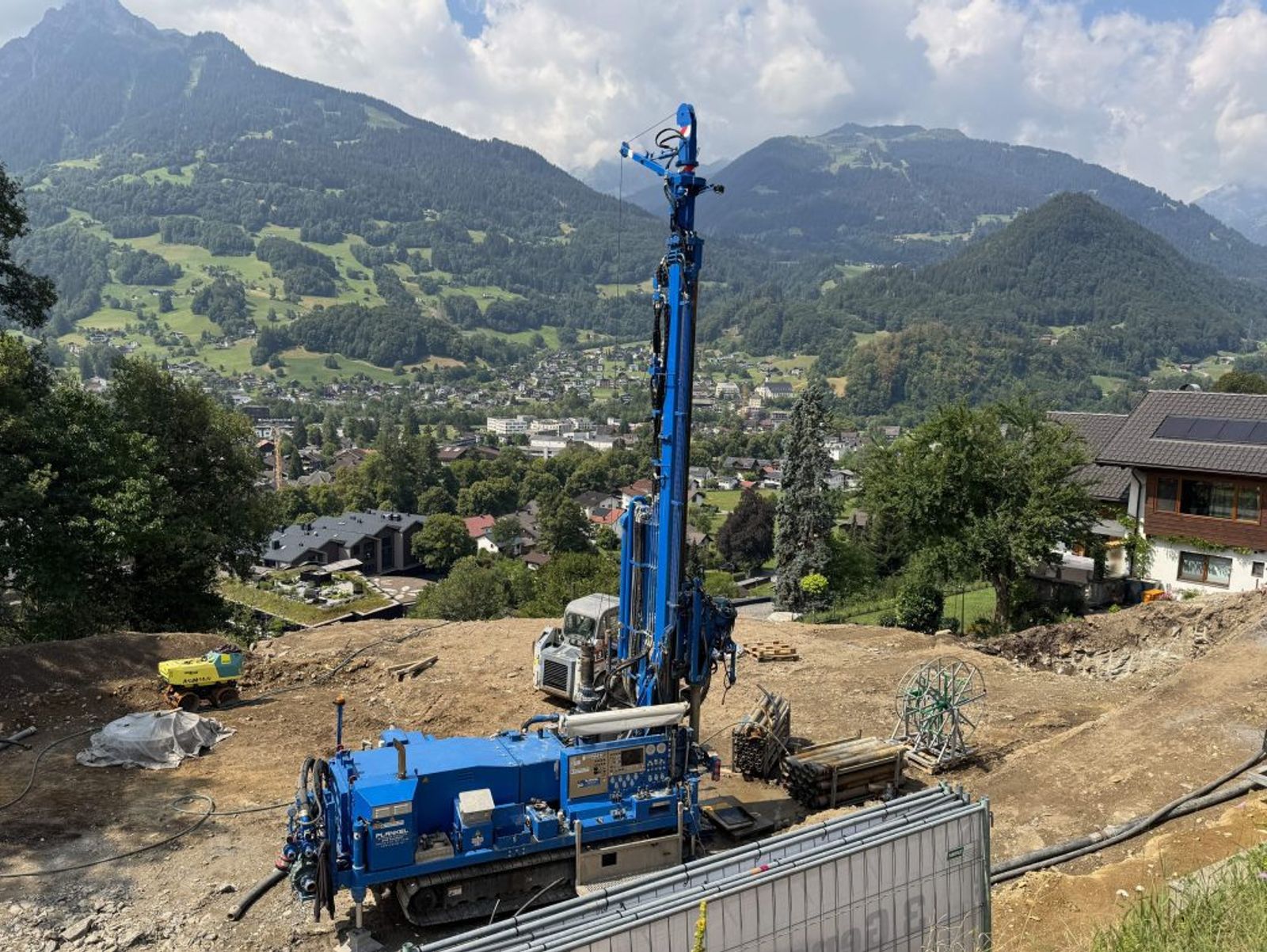

Plankel brachte zunächst eine Verrohrung mit 160 Millimetern Durchmesser im Spülbohrverfahren ein. Anschliessend wurde innerhalb der Verrohrung auf das Imlochhammerverfahren umgestellt. Mit 132 Millimetern Bohrdurchmesser wurden die Bohrungen bis auf jeweils 60 Meter weitergeführt.

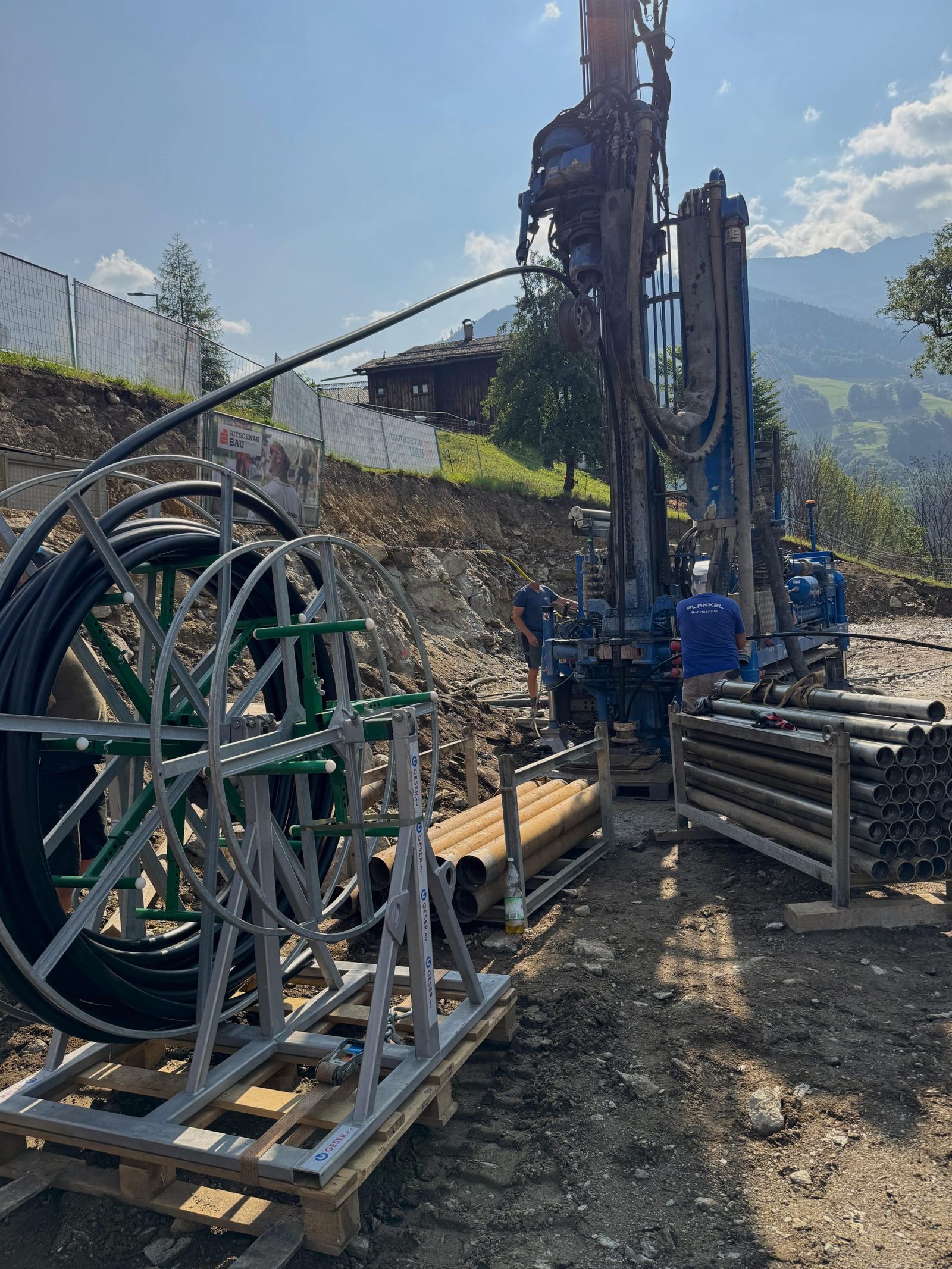

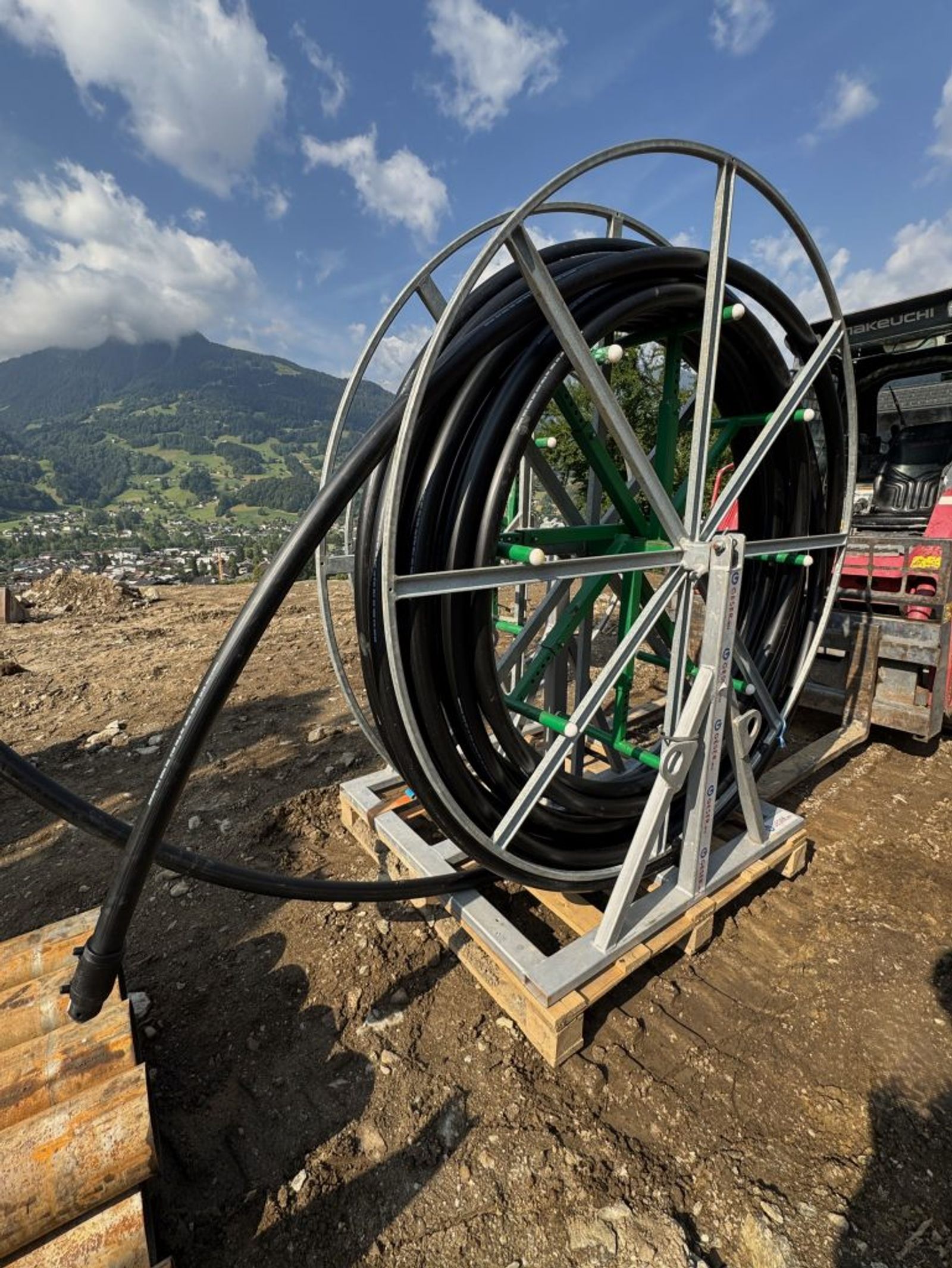

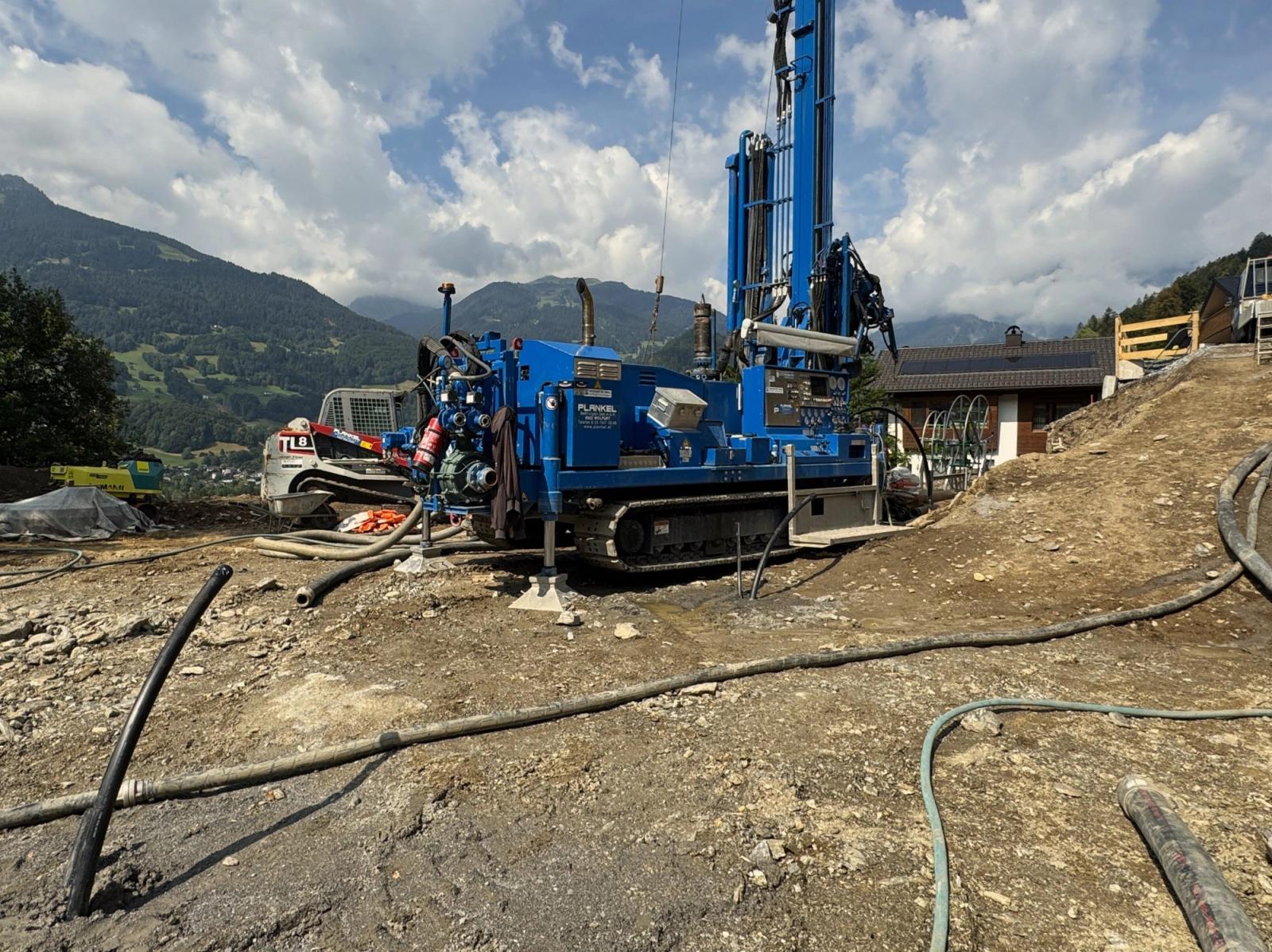

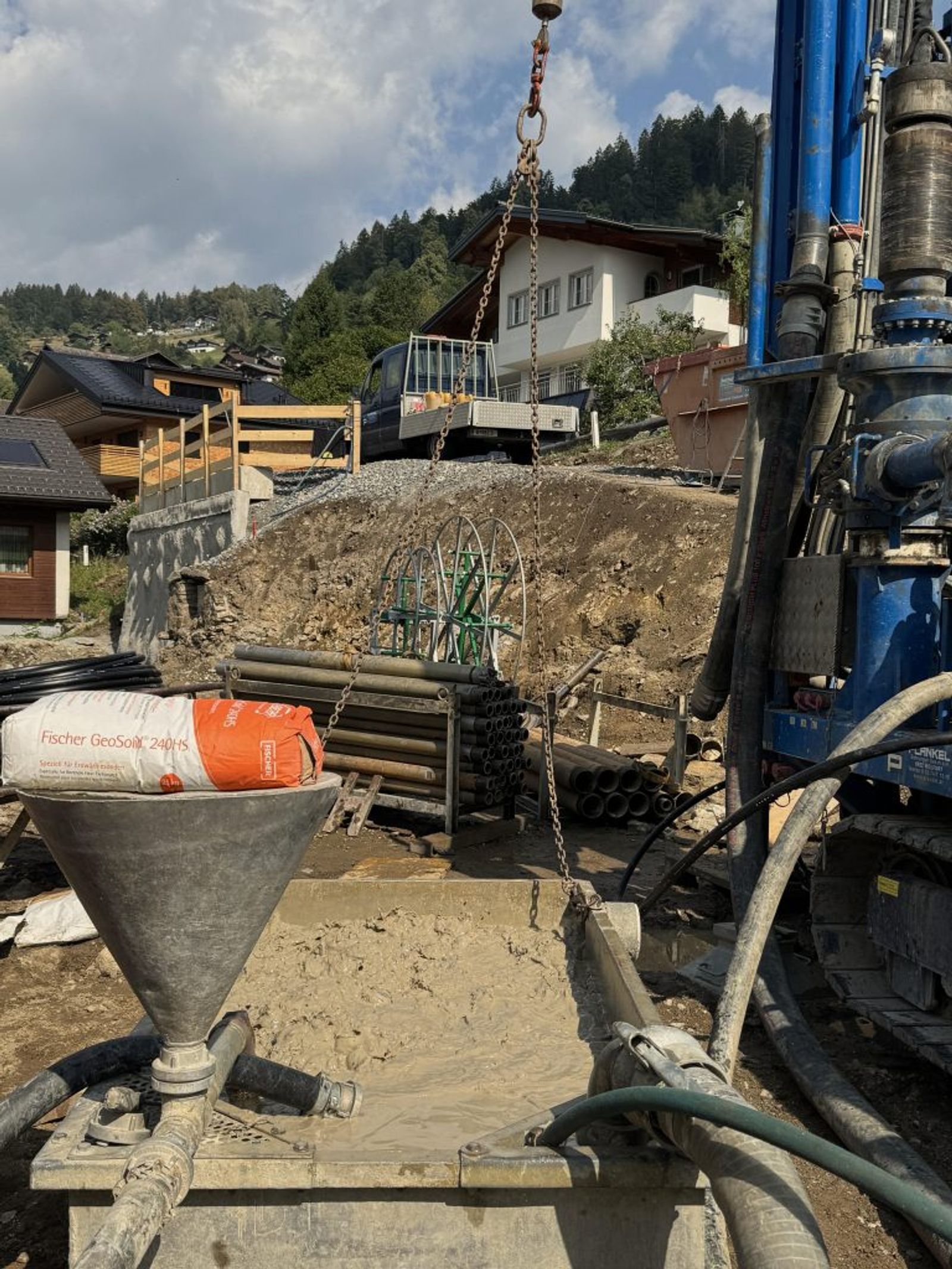

Plankel baute die Separatus-Erdwärmesonden ein und hinterfüllte die Bohrlöcher mit Fischer GeoSolid. Die dokumentierte Ausführung verbindet damit zwei Bohrverfahren für die unterschiedlichen geologischen Bereiche.

Wer welche Projektphase übernimmt

Thermische Simulation und Auslegung · Beteiligtes Unternehmen: Separatus
Bohrarbeiten und Sondeneinbau · Beteiligtes Unternehmen: Plankel
Hydraulischer Anschluss · Beteiligtes Unternehmen: Geser Erdwärme

Nach dem Sondeneinbau war Geser Erdwärme laut Projektbericht vom 22.07.2026 für den Anschluss an das Verteilersystem und die Integration in das Gesamtsystem vorgesehen. Der Projektbericht beschreibt diesen Schritt als anstehende Leistung; ein abgeschlossener Anschluss oder eine Inbetriebnahme ist darin nicht dokumentiert.

Projektdaten im Überblick

Objekt · Dokumentierte Angabe: Ferienhaus
Standort · Dokumentierte Angabe: Bartholomäberg im Montafon, Vorarlberg, Österreich
Seehöhe · Dokumentierte Angabe: ungefähr 734 Meter
Erste Grobplanung · Dokumentierte Angabe: 6 Sonden à 53 Meter
Ausgeführtes Sondensystem · Dokumentierte Angabe: Separatus-Erdwärmesonden
Anzahl und Tiefe · Dokumentierte Angabe: 6 Sonden à 60 Meter
Gesamtsondenlänge · Dokumentierte Angabe: 360 Meter
Verrohrungsdurchmesser · Dokumentierte Angabe: 160 Millimeter
Bohrdurchmesser beim Imlochhammerverfahren · Dokumentierte Angabe: 132 Millimeter
Geologische Besonderheit · Dokumentierte Angabe: Grundwasserstockwerk
Hinterfüllung · Dokumentierte Angabe: Fischer GeoSolid

Die Referenz zeigt, wie Simulation, Bohrtechnik und hydraulischer Anschluss innerhalb des Separatus-Partnernetzwerks aufeinander abgestimmt werden. Für ein Erdwärmeprojekt in Vorarlberg unterstützt das Netzwerk von der Simulation über die Bohrung bis zum hydraulischen Anschluss.
